31
Installation en option
Ces connexions sont optionnelles. Votre UPS fonctionnera correctement sans ces
connexions.
1
Ports de communication
de série USB et RS-232
UtiliserlecâbleUSBinclus(voir
1a
) et/ou
lecâbledesérieDB9(voir
1b
) pour
brancher le port de communication de
votre ordinateur au port de communication
de votre UPS. Installer sur votre ordinateur
le logiciel PowerAlert de Tripp Lite approprié
au système d'opération de votre ordinateur.
1a
1b

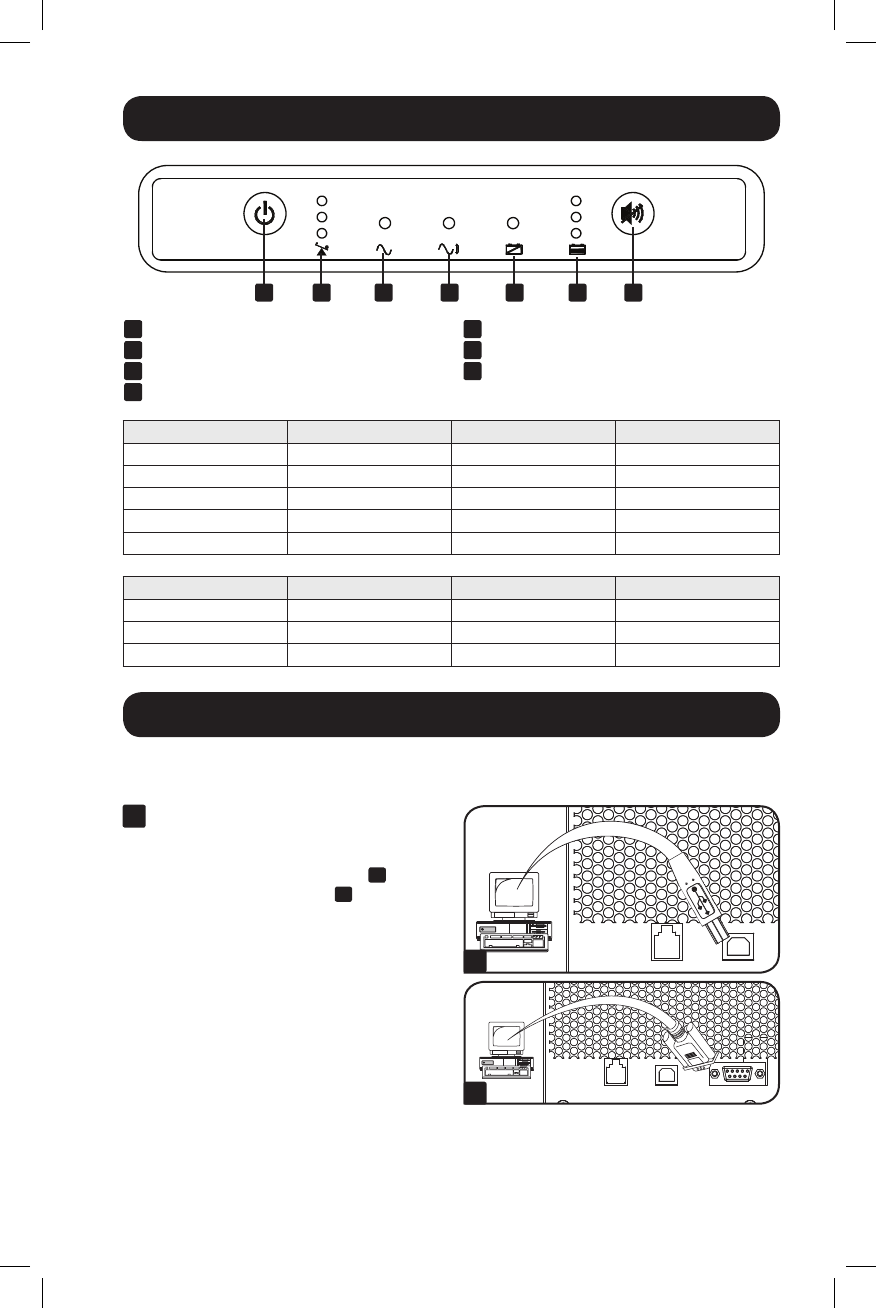

Interface utilisateur
A
BoutonOn/Off/Standby(Marche/Arrêt/Attente)
B
DEL de niveau de charge de sortie
C
DEL de puissance
D
DEL de correction de tension
Niveau de la charge États Voyant DEL Alarme sonore
0à75% Ligne, onduleur Vert
76à100% Ligne, onduleur Jaune
101à110% Ligne, onduleur Rouge, clignotant
>110% Ligne Rouge
>110% Onduleur Rouge Activée
Condition d'opération États Voyant DEL Alarme sonore
Ilreste>3min. onduleur Vert
Ilresteentre2et3min. onduleur Jaune
Il reste <2 min. onduleur Rouge Activée
E
DEL d'avertissement de la batterie
F
DEL de charge de la batterie
G
BoutonMute/Test(Sourdine/Essai)
A B C D E F G
