19
Instalación opcional continúa
2

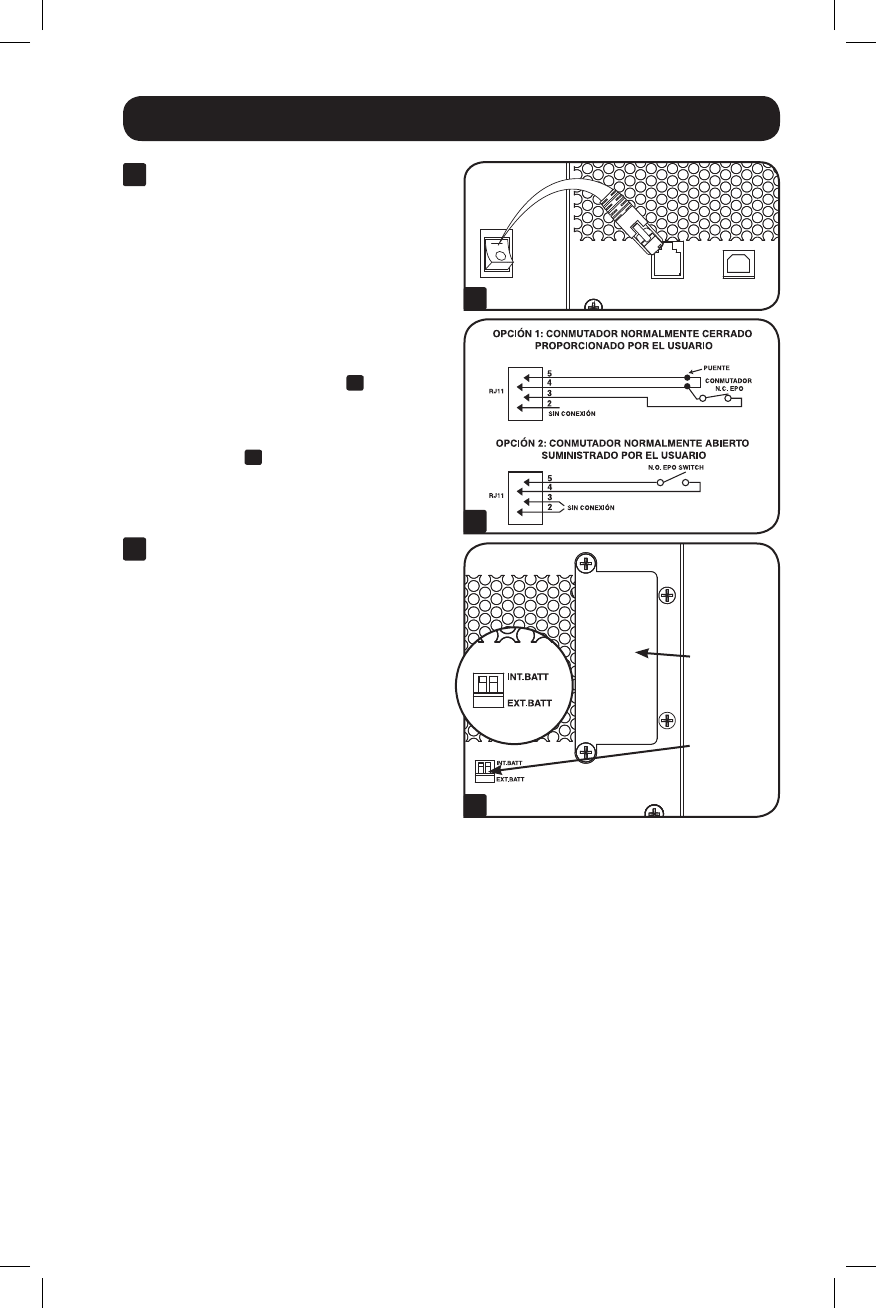

Conexión de puerto
EPO
Esta característica opcional es sólo para
aquellas aplicaciones que requieran una
conexiónalcircuitodedesconexiónde
emergencia(EPO)delainstalación
Cuando el UPS está conectado a este
circuito, permite el apagado de
emergencia del inversor del UPS.
Usando el cable suministrado, conecte el
puertoEPOdesuUPS(vea
2a
) a un
contacto normalmente cerrado o
normalmente abierto suministrado por el
usuario, de acuerdo con el diagrama del
circuito (vea
2b
).ElpuertoEPOnoesun
supresor de sobretensiones de línea
telefónica;noconecteunalínea
telefónica en este puerto.
3
Conexión de la Batería
Externa
ElSMART2500XLHGestáequipadocon
capacidadparaunabateríaexternapara
aplicaciones que requieran un tiempo de
autonomíaextendido.Laparteposterior
de la unidad incluye el conector para el
módulodebateríasexternasyun
interruptor de la tasa del cargador. Para
acceder al conector, debe retirarse la
cubierta instalada en fábrica.
El interruptor de la tasa del cargador está
configurado de forma predeterminada a la
configuracióndebateríainterna(INT.
BATT).Alusarunmódulodebaterías
externas,elinterruptornecesitacolocarse
enlaconfiguracióndebateríaexterna
(EXT.BATT).Laconexióndeunmódulo
de baterías y configuración del interruptor
pueden hacerse mientras la unidad está
en funcionamiento.
Nota: dejar el interruptor de la tasa de
cargador en INT. BATT mientras se conecta a
una batería externa no dañará la unidad. De
cualquier modo, aumentará el tiempo
necesario para recargar las baterías después
de un evento de energía.
2a
2b
3
Cubierta
del
Conector
de la
Batería
Externa
Interruptor
de la
Tasa del
Cargador
