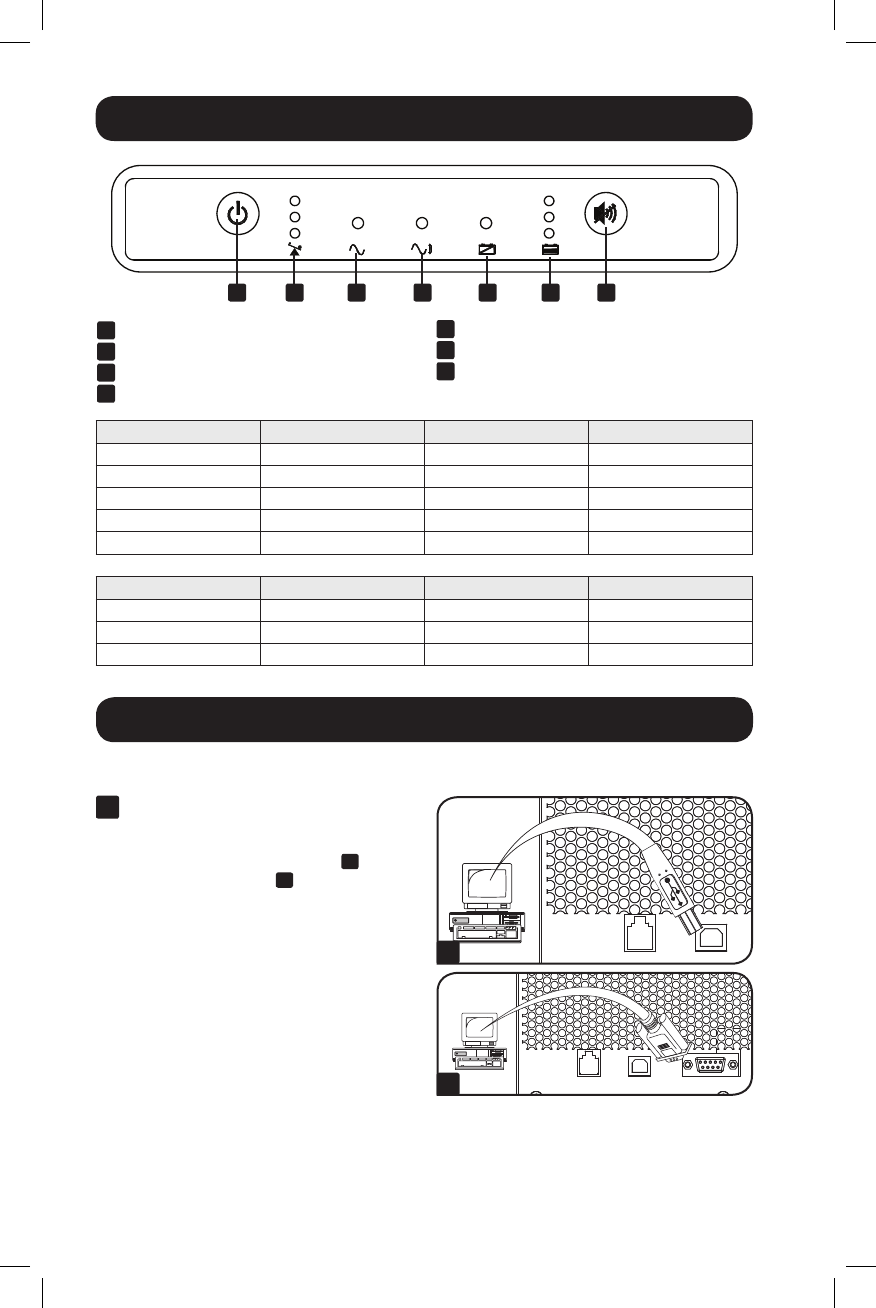

Interfaz de Usuario
A
BotóndeOn/Off/Standby
B
LEDsdeNiveldeCargadeSalida
C
LED de Encendido
D
LED de Corrección de Voltaje
Nivel de Carga Estados Indicador de LED Alarma Sonora
0-75% Línea, Inversor Verde —
76-100% Línea, Inversor Amarillo —
101-110% Línea, Inversor Rojo Destellante —
>110% Línea Rojo —
>110% Inversor Rojo Encendido
Condición de Autonomia Estados Indicador LED Alarma Sonora
>3minremanentes Inversor Verde —
3-2minremanentes Inversor Amarillo —
<2 min remanentes Inversor Rojo Encendido
E
LEDsdeAdvertenciadeBatería
F
LEDsdeCargadeBatería
G
BotónMute/Test
A B C D E F G
Instalación opcional
Estas conexiones son opcionales. Su UPS funcionará correctamente sin ellas.
1
Comunicaciones USB y
serie RS-232
UseelcableUSBincluido(vea
1a
) y/o el
cableserieDB9(vea
1b
) para conectar el
puerto de comunicaciones de su
computadora al puerto de
comunicaciones de su UPS. Instale en su
computadora el software PowerAlert de
Tripp Lite apropiado para su sistema
operativo.
1a
1b
