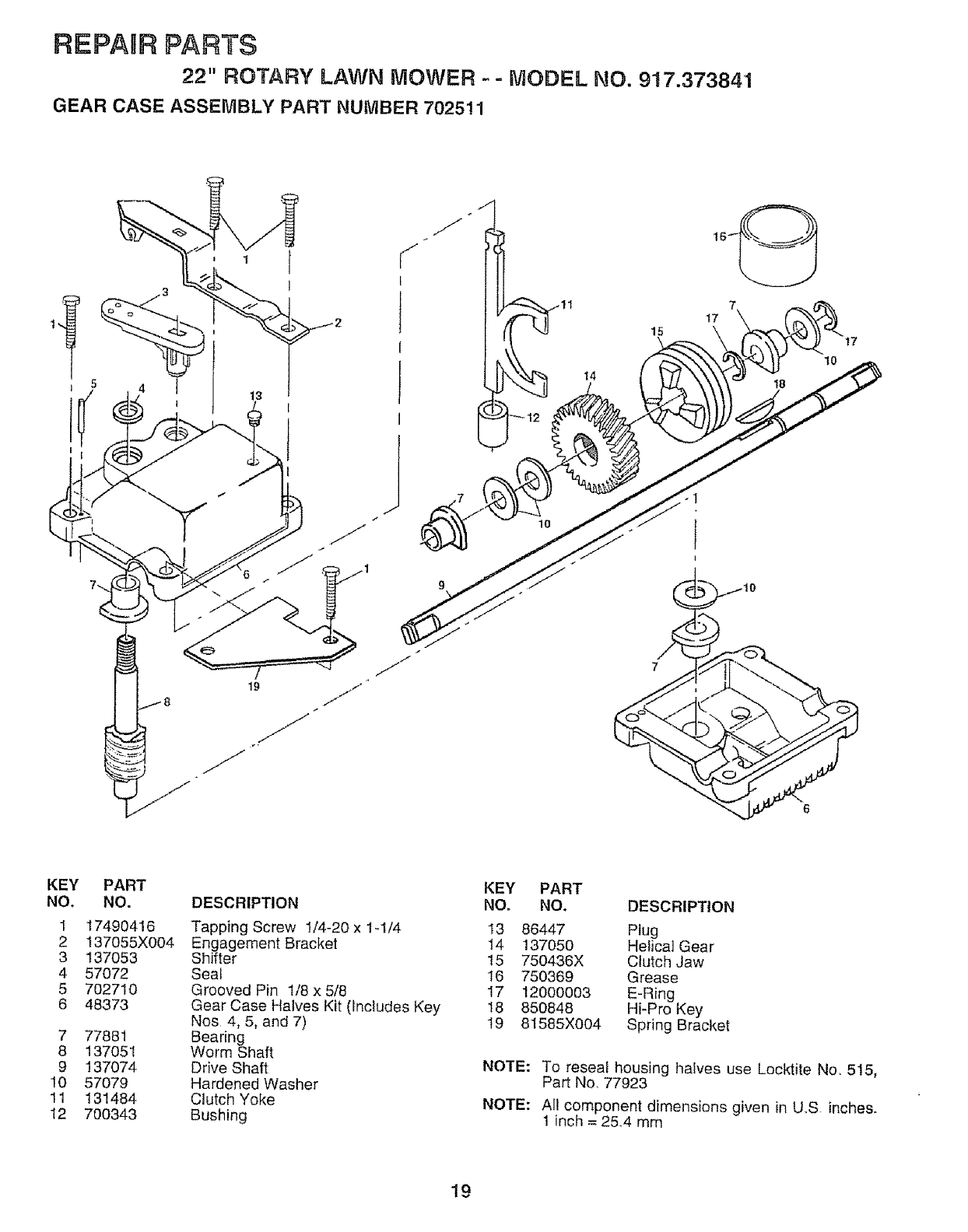

REPAIR PARTS
22" ROTARY LAWN MOWER - - MODEL NO. 917.373841
GEAR CASE ASSEMBLY PART NUMBER 702511
19
/f'
J
/-
J
11
14
lO
9
15
17
t7
10
I
KEY PART
NO. NO.
1 17490416
2 I37055X004
3 137O53
4 57072
5 702710
6 48373
7 77881
8 137051
9 137074
10 57079
11 131484
12 700343
DESCRIPTION
Tapping Screw 1/4-20 x lq/4
Engagement Bracket
Shifter
Seal
Grooved Pin 1/8 x 5/8
Gear Case Halves Kit (Includes Key
Nos 4, 5, and 7)
Bearing
Worm Shaft
Drive Shaft
Hardened Washer
Clutch Yoke
Bushing
KEY PART
NO, NO. DESCRIPTION
t3 86447 Plug
14 137050 Helical Gear
15 750436X Clutch Jaw
16 750369 Grease
17 12000003 E-Ring
18 850848 Hi-Pro Key
t9 81585X004 Spring Bracket
NOTE:
NOTE:
To reseai housing halves use Locktite No 515,
Part No 77923
All component dimensions given in US inches.
1 inch = 2&4 mm
