16
1
2
N(L2)
TIERRA
L(L1)
Conexión

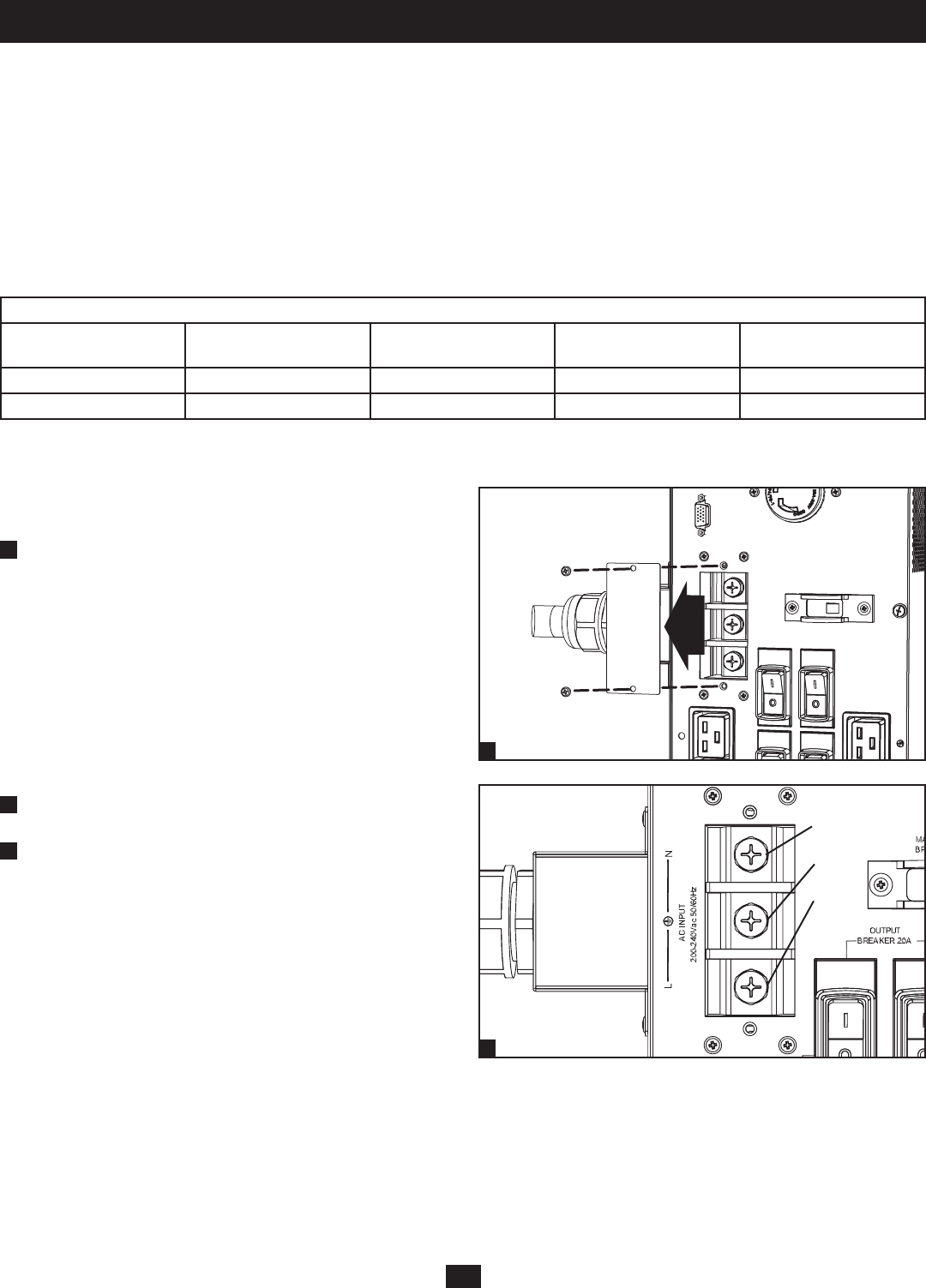

Conexiones de las terminales de cableado
SUPDMB20K y SUPDMB20KIEC
1
Desatornille los 2 tornillos para retirar las cubiertas de acceso a la
terminal de entrada.
2
Conecte los cables N (L2), tierra y entrada L (L1) de acuerdo con
las marcas en los conectores, tal como se ve en el diagrama.
3
Después de conectar los cables de entrada, vuelva a colocas las
tapas de acceso a la terminal de entrada.
Precauciones al realizar una instalación eléctrica permanente
• El cableado debe tenderlo un electricista calicado.
• Cuando se realicen las conexiones del cableado, cerciórese de cumplir en todo momento con las regulaciones correspondientes de su zona (por
ej. National Electrical Code (NEC), en los EE. UU.]. Asegúrese también de instalar un interruptor para desconexión que sea de fácil acceso, de
manera tal que pueda cortar la entrada de CA al UPS durante incendios y otras emergencias. Asegúrese de que todos los cables poseen funda y que
están asegurados por sujetadores de conexión. Ajuste las conexiones con un torque no inferior a 24-28 pulgadas/libra (2,7-3,2 NM).
• Cerciórese de que su equipo cuenta con la conexión a tierra apropiada.
• El uso de cables del calibre incorrecto puede dañar el equipo y causar incendios. Elija el cableado y los circuitos de protección apropiados para
realizar las conexiones. Los conductores a tierra tienen que ser del mismo calibre y tipo que los conductores de potencia.
• Consulte las directivas del National Electrical Code (NEC) para los requisitos de calibre de cableado y circuito de protección de salida apropiados.
Valores nominales de entrada y salida*
Modelo Voltaje de entrada
Corriente de entrada
máxima calicada
Corriente de salida máxima
calicada
Calibre típico del cableado
8kVA 200-240V (L-N) 46 A 40 A 8 mm
2
=8 AWG
10kVA 200-240V (L-N) 56 A 50 A 8 mm
2
=8 AWG
* Las potencias de servicio indicadas se corresponden con el modo paralelo de redundancia; en el caso de montaje en paralelo de potencia, las
potencias de servicio se duplicarán.
