7 – Câblage (suite)

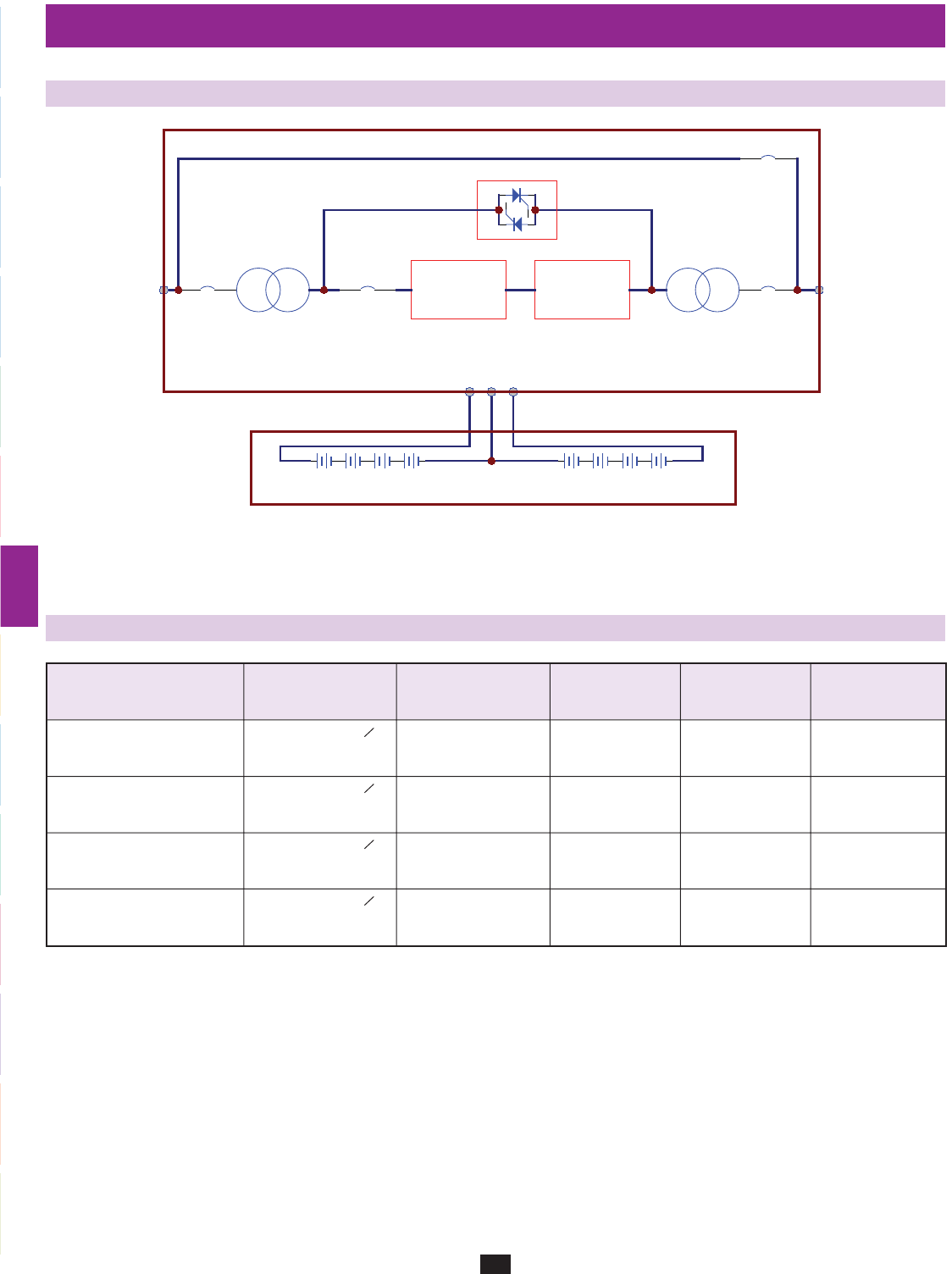

7-4 Schémas de câblage du boîtier externe de la batterie (suite)
7-5 Données électriques et de câblage
12V, 20 Batteries 12V, 20 Batteries
B+ N B-
B+ B-N
UPS
External Battery Cabinet
B Cabinet: 26AH per Battery
C Cabinet: 40AH per Battery
AC/DCMAIN INPUT
Q1Q2
Q3
Q4
OUTPU
DC/AC
XFMR XFMR
SORTIE
BOÎTIER EXTERNE DE LA BATTERIE
BOÎTIER DE « B » : 26 AH PAR BATTERIE
BOÎTIER DE « C » : 40 AH PAR BATTERIE
CA/CC CC/CA
ENTRÉE
PRINCIPALE
Calibre Calibre des
du coupe-circuit Calibre du fusible câbles d’entrée Calibre de câble
Modèle Entrée/Sortie d’entrée et de sortie de la batterie et de sortie de la batterie
SU40K 120/208 V CA, 3O, 150 A 120 A 1/0 AWG 6 AWG
4 fils + prise de terre,
raccord en étoile
SU60K 120/208 V CA, 3O, 225 A 160 A 4/0 AWG 4 AWG
4-wire + ground, wye
raccord en étoile
SU60KTV 277/480 V CA, 3O, 100 A 160 A 4 AWG 4 AWG
4-wire + ground, wye
raccord en étoile
SU80KTV 277/480 V CA, 3O, 125 A 220 A 2 AWG 2 AWG
4-wire + ground, wye
raccord en étoile
