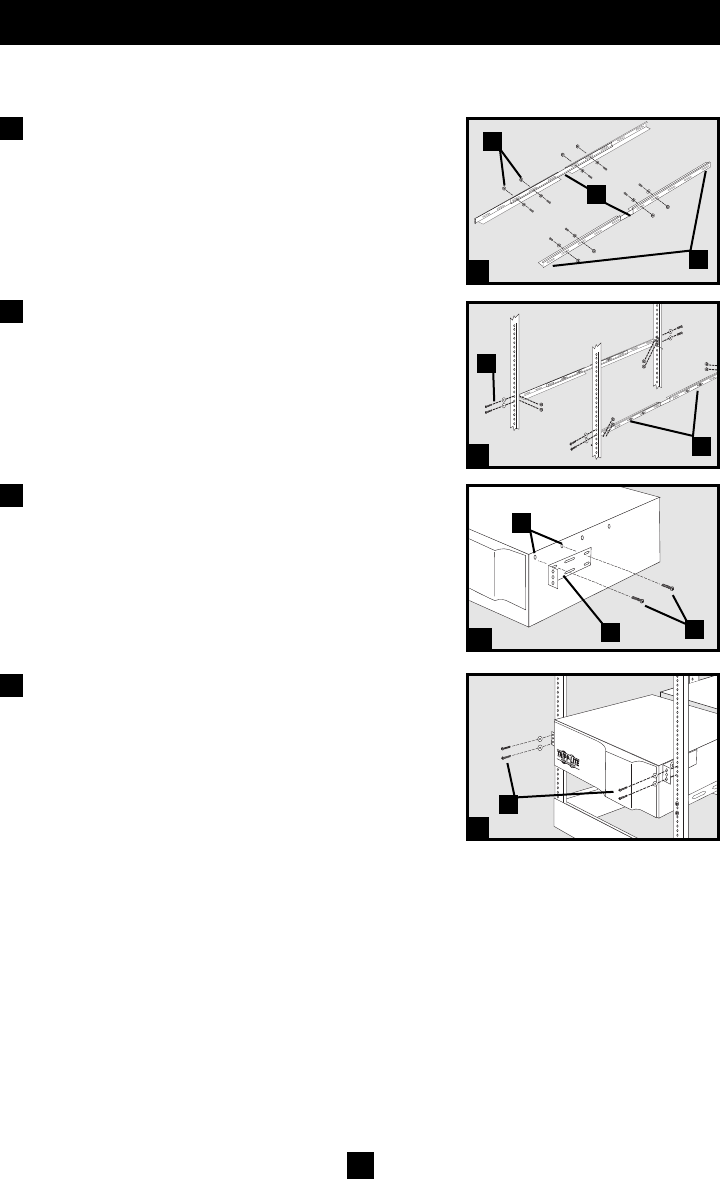

Installation dos à dos
Connectez les segments de tablette des deux kits
UPSRMRII (A) aux sections sans tablettes (B) à l'aide
des vis et des écrous inclus (C). Remarque : Vous
resterez avec deux sections en trop. Ne serrez pas les
vis à fond de manière à pouvoir ajuster les étagères à
l'étape suivante.
Ajustez chaque étagère pour chaque bâti, puis montez-les
dans l'espace le plus bas possible dans le bâti, avec les vis,
écrous et rondelles fournies (D). Notez que les rebords
des supports doivent être dirigés vers l'intérieur. Serrez
les vis qui relient les segments de tablettes (C).
Fixez les pattes de montage (E) aux trous de montage
avant de votre équipement (F) à l'aide des vis fournies (G).
Avec l'aide d'un assistant si nécessaire, soulevez votre
équipement et faites-le glisser sur les tablettes de montage.
Fixez votre équipement au bâti en faisant passer les
vis, écrous et rondelles fournies (H) par les pattes de
montage et dans les rails du bâti.
28
Montage
1
2
3
4
D
C
F
E
H
G
C
A
B
1
2
3
4
