Raccordement (suite)

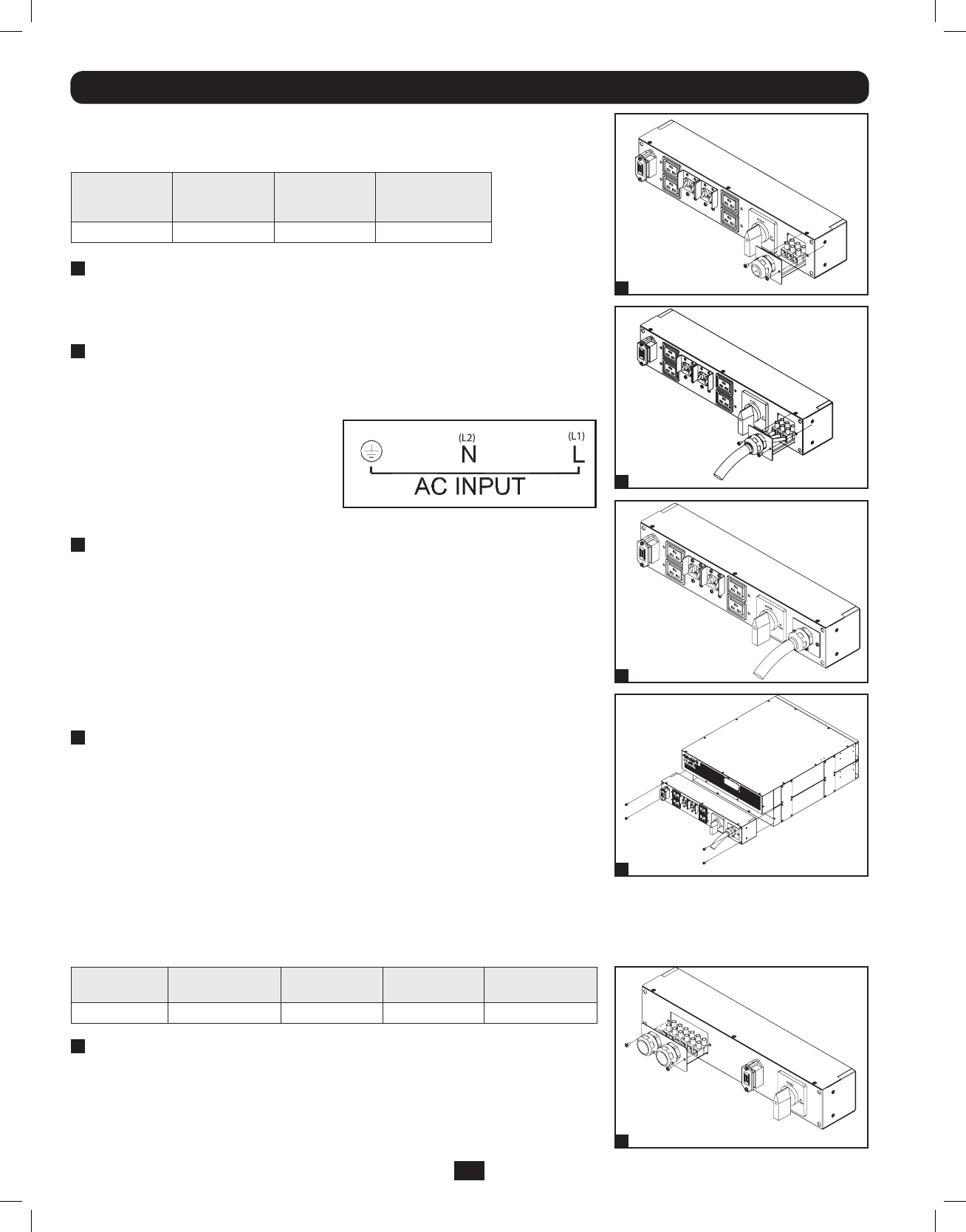

Branchement des barrettes de raccordement –
Premier module PDU en câblé (SU6000RT4UHVHW, SU6000RT4UTHFHW)
Modèle Tension d’entrée
Courant d’entrée
maximum
Courant de sor-
tie maximum
Taille des câbles
standard
SUPDMB6KHW 200~240V (L-N) 32A 30A 8 mm
2
2
Brancher le L1, L2 et les câbles de mise à la terre (entrée
câble, prise de sortie) en fonction des indications sur les
bornes, comme dans le dessin 2.
3
Faire glisser de nouveau la plaque couvrant les barrettes de
raccordement et la refixer à l’aide des trois vis, comme dans
l’étape 1.
4
Fixer le PDU sur le système UPS à l’aide des 4 vis, comme
dans le dessin 4.
Branchement des barrettes de raccordement –
Module PDU IEC (SU6000RT4UHVG)
Modèle Tension d’entrée
Courant d’entrée
nominal
maximum
Taille des câbles
standard
SUPDMB6KIEC 200~240V (L-N) 30A 8 mm
2
1
Dévisser les trois vis pour retirer la plaque couvrant des
barrettes de raccordement et la faire glisser comme indiqué
dans le dessin 1.
1
Dévisser les trois vis pour retirer la plaque couvrant des
barrettes de raccordement et la faire glisser comme indiqué
dans le dessin 1.
1
2
3
4
1
