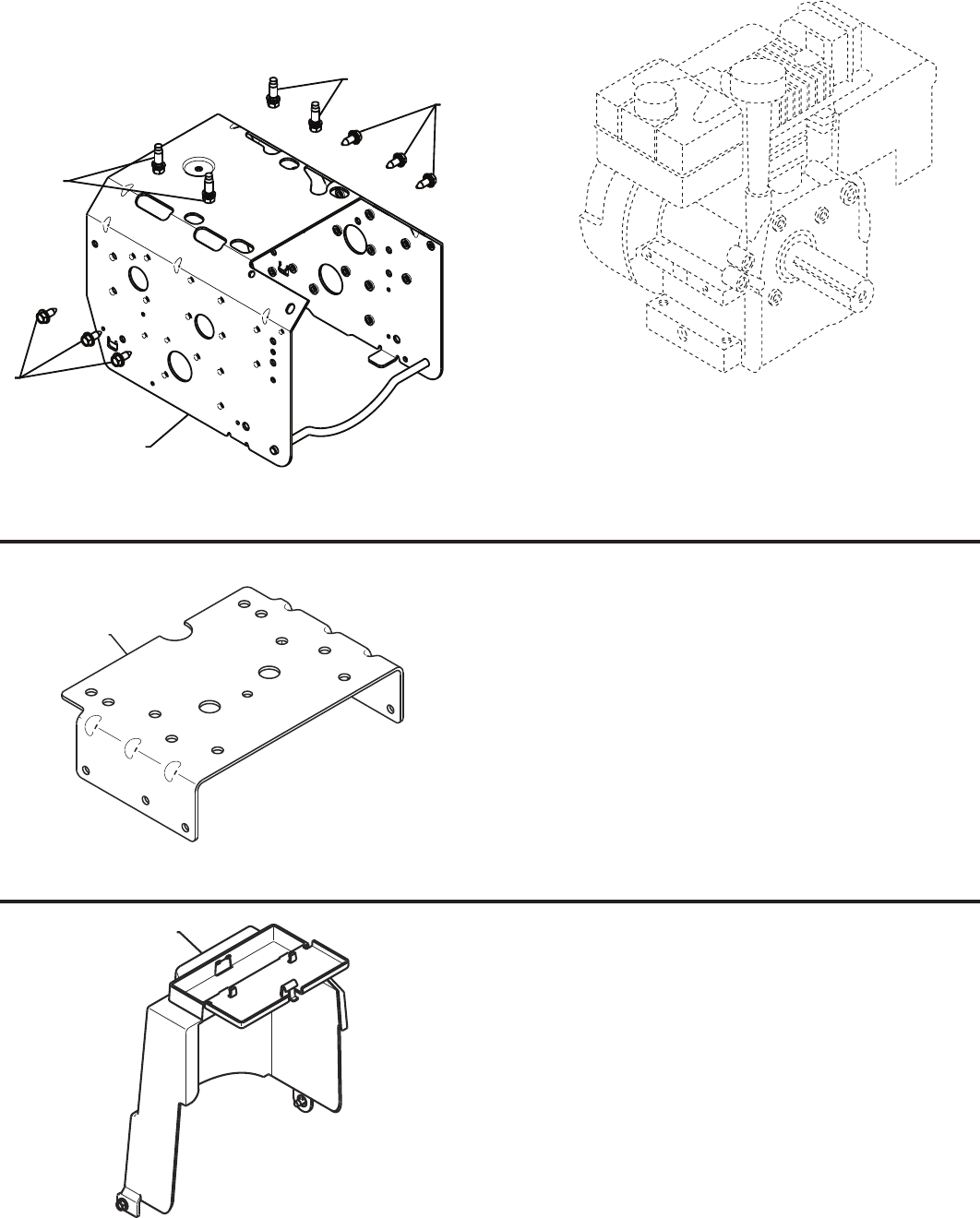

REPAIR PARTS SNOW THROWER - MODEL PR14527ES (96198004705)
CHASSIS / ENGINE / PULLEYS
NOTE: All component dimensions given in U.S. inches. 1 inch = 25.4 mm
IMPORTANT: Use only Original Equipment Manufacturer (O.E.M.) replacement parts.
Failure to do so could be hazardous, damage your snow thrower and void your warranty.
KEY PART
NO. NO. DESCRIPTION
KEY PART
NO. NO. DESCRIPTION
KEY PART
NO. NO. DESCRIPTION
1
2
2
3
3
01.00.034-A
– – 580 42 61-01 COMPLETE LCT ENGINE
PW2HK19850781-DE
1 532 43 88-40 FRAME
2 532 15 04-06 BOLT 3/8-16
3 532 42 88-67 SCREW 5/16-18 X .750
1
01.01.004-A
1 532 43 88-42 ENGINE MOUNTING PLATE
01.21.014-C
1
1 532 42 86-85 COVER ASSEMBLY
