PCA-6005 User’s Manual 106

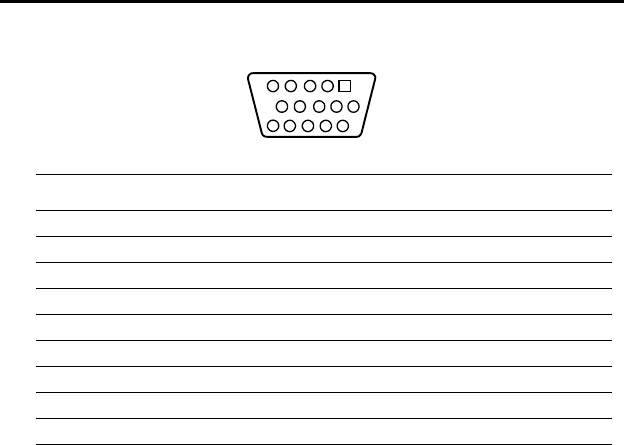

B.5 VGA Connector (CN7)
Table B-5: VGA connector (CN7)
Pin Signal Pin Signal
1RED9VCC
2GREEN10GND
3BLUE11N/C
4N/C12SDT
5 GND 13 H-SYNC
6 GND 14 V-SYNC
7GND15SCK
8GND
5
15
1
11
10 6
