3 - 68
3. SIGNALS AND WIRING

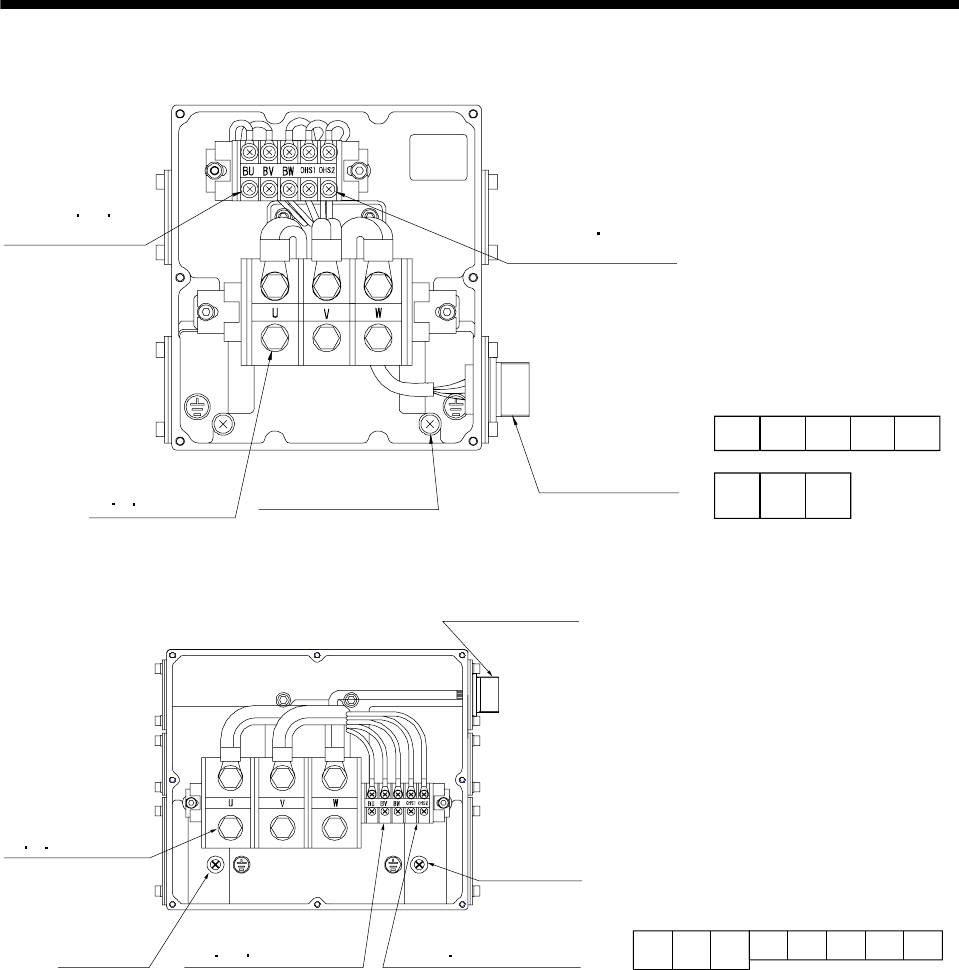

Terminal box inside (HA-LFS801, 12K1, 11K1M, 15K1M, 15K2, 22K2)
Motor power supply
terminal block
(U V W) M8 screw
Earth terminal M6 screw
Encoder connector
MS3102A20-29
Thermal sensor terminal
block (OHS1 OHS2)
M4 screw
Cooling fan terminal
block (BU BV BW)
M4 screw
UVW
BU BV
OHS1OHS2BW
Terminal block signal arrangemen
t
Terminal box inside (HA-LFS15K1, 20K1, 22K1M, 25K1)
Encoder connector
MS3102A20-29P
Earth terminal
M6 screw
Thermal sensor
terminal block
(OHS1 OHS2) M4 screw
Cooling fan
terminal block
(BU BV BW) M4 screw
Earth terminal
M6 screw
Motor power supply
terminal block
(U V W) M8 screw
Terminal block signal arrangement
BV
UVW
BU
BW OHS1OHS2
