Maintenance and Service Guide 8–1
8

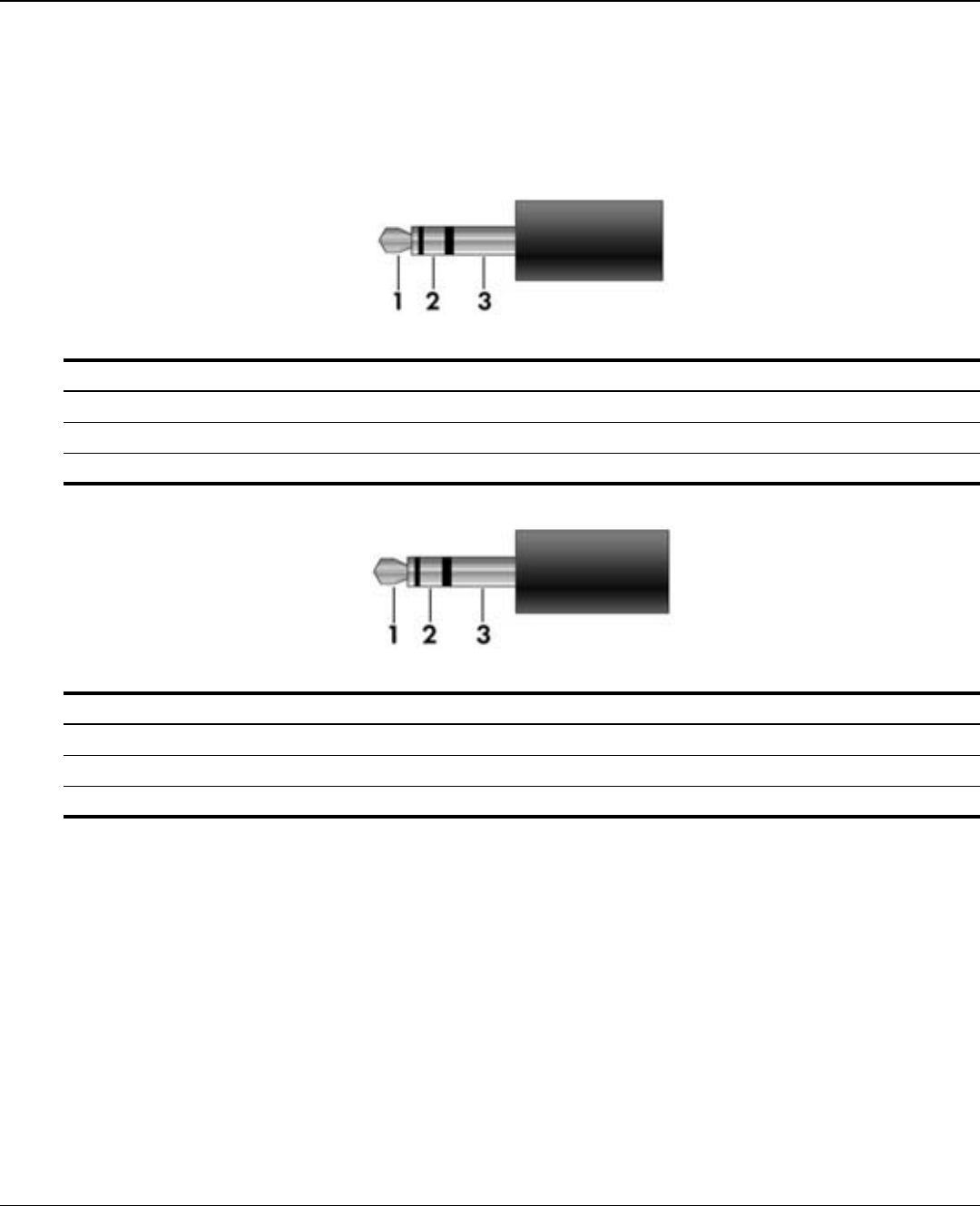

Connector pin assignments
Audio-in (microphone)
Pin Signal
1 Audio signal in
2 Audio signal in
3 Ground
Pin Signal
1 Audio out, left channel
2 Audio out, right channel
3 Ground
