DER TRANSMIXER P2T
Bedienelemente und technische Eigenschaften
1
2
3
9
8
6
54
7

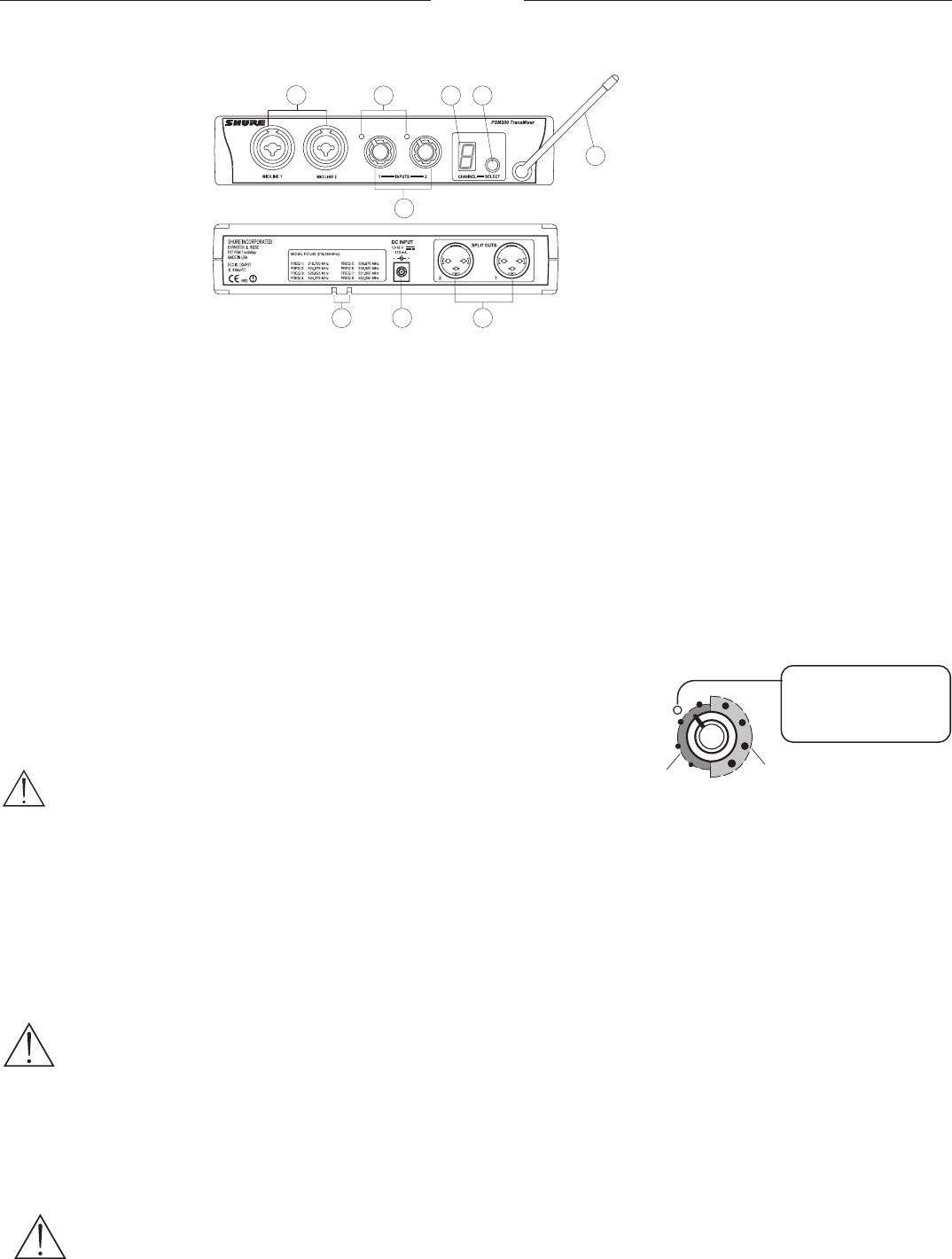

VORDERSEITE:
RÜCKSEITE:
1. MIKROFON/LINE-EINGANGSBUCHSEN (MIC/LINE):
Elektronisch symmetrierte XLR/6,3-mm-Klinken-Eingänge
für Mikrofon- oder Line-Pegel-Signale.
2. Signal-/Übersteuerungs-LEDs: Die Farbe zeigt den
Signalstatus des entsprechenden MIKROFON/LINE-Ein-
gangs an, wie im nachfolgenden Abschnitt Audio-Eingän-
ge und -Ausgänge erläutert wird.
3. EINGANGSREGLER (INPUTS): Zur Aussteuerung der
entsprechenden Eingänge.
4. EMPFANGSKANAL-LED-Anzeige (CHANNEL): Zeigt
den verwendeten Sendekanal (1-8) an.
5. FREQUENZWAHLSCHALTER (SELECT): Zur Auswahl
eines Sendekanals.
6. Antenne: Fest montierte, bruchfeste Sendeantenne.
7. Netzkabel-Zugentlastung: Das Kabel der Stromversor-
gung durch diese Schlitze führen, um ein versehentliches
Herausziehen des Steckers zu verhindern.
8. GLEICHSTROMEINGANG (DC IN): Das Netzteil an
diese Buchse anschließen. Das Gerät kann nur durch ein
Ausstecken des Netzteils abgeschaltet werden.
9. AUDIO-AUSGÄNGE (SPLIT OUT): Die auf der Vorder-
seite eingespeisten Signale werden hier unverändert
wieder ausgegeben. Die Pegel-Einstellungen wirken sich
nicht auf die Ausgangspegel aus.
Audio-Eingänge und -Ausgänge
Die Eingangsregler (INPUTS) regeln sowohl MIKROFON- als auch LINE–Pegelsignale.
Als Faustregel wird empfohlen, den Regler für Line-Pegelsignalelinks von der 12-Uhr-
Stellung und für Mikrofon-Pegelsignale rechts von der 12-Uhr-Stellung einzustellen.
Die Signal/Übersteuerungs-LEDs beobachten. Wenn sie ständig rot aueuchten, den
Pegel mit dem entsprechenden Eingangsregler verringern.
HINWEIS: Wenn der Pegel bis auf den Minimalwert verringert wurde und die
LED immer noch rot aueuchtet, ist der Ausgangspegeldes Zuspielgerätes (Mis-
chpult, Click-Track, Digitalsequenzer usw.) zu hoch und muss verringert werden.
Das Audiosignal wird durch den TransMixer durchgeschleift und liegt an der entsprechenden Ausgangsbuchse (SPLIT OUT) auf der
Rückseite des Geräts an. Die Pegeleinstellungen wirken sich nicht auf den Signalpegel an den Ausgängen aus.
* Die Eingänge des P2T verfügen über einen Limiter, der automatisch aktiviert wird, wenn der Eingangspegel zu hoch ist.
EINGANGS–LED
ROT — Limiter aktiv*
GELB — Nominalpegel
GRÜN — Signal vorhanden
Phantomspeisung
Obwohl der TransMixer selbst über keine Phantomspeisung für Kondensatormikrofone verfügt, können die Ausgänge (SPLIT OUT)
Phantomspeisung von einem Phantomspeisegerät zu einem Mikrofon durchleiten, das an die zugehörige Eingangsbuchse angeschlos-
sen ist. Phantomspeisegeräte können an den TransMixer angeschlossen werden, ohne diesen zu beschädigen.
VORSICHT: Eine „Direct Box“ verwenden, wenn Gitarren, Keyboards und andere Instrumente über den P2T an ein Mischpult-
angeschlossen werden. Die Phantomspeisung, die Mischpulte für Mikrofone bereitstellen, kann andere Instrumente beschä-
digen. Das Instrument an die Direct Box anschließen und dann die Direct Box an den Eingang des TransMixer anschließen.
Auswahl eines Sendekanals
1. Den SELECT-Knopf drücken und festhalten, bis die LED-Anzeige (CHANNEL) zu blinken beginnt.
2. Wenn die LED-Anzeige blinkt, den SELECT-Regler erneut drücken, um zum gewünschten Sendekanal weiterzuschalten.
3. Den Regler loslassen. Nach 4 Sekunden blinkt die Anzeige nicht mehr, und der P2T schaltet automatisch auf den vorgegbenen
Kanal um.
WICHTIG:
Niemals mehr als EINEN TransMixer auf denselben Sendekanal einstellen; andernfalls kommt es zu Störungen.
DEUTSCH
